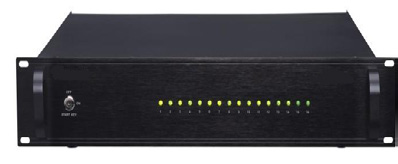

TSF500型采用超高頻（UHF）檢測技術，用于檢測并分析油浸式變壓器內部局部放電電磁波信號，進而檢測并評估油浸式變壓器的運行狀態，系統采用了UHF超高頻傳感器信號探測技術，傳感器優化分布置技術以及 SQL數據庫的分析技術等。

超高頻法具有抗干擾能力強，監測靈敏度高的特點，是目前局部放電在線監測技術的主要方法。

技術參數

·局部放電的檢測靈敏度：5pC

·標準干擾環境下最小可測量放電量:≤20pC

·基本誤差限值: ≤±10%

·有效檢測帶寬：300M~2000MHz

·傳感器駐波比：<2.0，增益4.0dB~7.0dB

·具有多路選通功能，多路選通控制信號采用光電隔離

·具有放電統計參量分析功能，包括基本放電參量、最大放電量、平均放電量、放電次數、放電峰值；

·二次統計參量：偏斜度、峭度、相關度；

·二維譜圖顯示：最大放電量相位分布Hqmax (φ) 、平均放電量相位分布Hqn (φ) 、放電次數相位分布Hn (φ)二維放電譜圖；

·三維放電譜圖：放電次數－放電量－相位。

具有超高頻局部放電信號單次波形分析功能，包括對單次放電波形的時域、頻域等波形特征的分析。

技術特點

·傳感器靈敏度高,最小等效可測放電量：10pC 測量頻帶:300MHz-2000MHz

·可識別出電暈放電、懸浮電位放電、自由粒子放電、空隙放電等局放類型，裝置在識別出有局部放電，并超過系統閥值時能發出聲光報警信號。

·傳感器安裝有擴展能力，并且IED預留有足夠的數據通道，為二次安裝提供方便。

·內置濾波功能，無需額外配置濾波器，有效降低成本。

·有良好的電磁兼容性、絕緣性能、抗干擾性、抗腐蝕性。

·設計使用壽命在30年以上。
